Про устройство

Производителей выпускающих кондиционеры немало. Однако блоки и модули приборов, имеют схожее устройство, и решают одинаковые задачи. Отличается только схема их расположения и дизайн устройства.

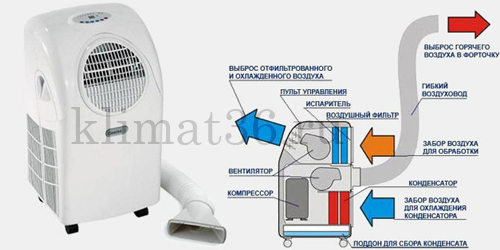

Система кондиционера и её элементы

Надлежащего функционирование любого кондиционера зависит от бесперебойной работы следующих устройств:

• Вентилятор, который охлаждает систему кондиционера:
• Конденсатор, предназначен для преобразования фреона в жидкость (в него он попадает в виде газа). Монтируется, как правило, во внешний блок прибора.
• Дроссель, регулирует давление фреона.
• Компрессор, отвечает за сжатие охлаждающего газа и его движение по системе кондиционера.
• Испаритель, служит для превращения жидкого фреона в газ.

Дренажная система

Появление конденсата неизбежно, если кондиционер работает при плюсовой температуре. За его удаление из системы кондиционера отвечает дренажная система. К ней предъявляется обязательное требование: влага должна выводиться за пределы комнаты. По своей сути, дренаж, это обыкновенная трубка, по которой конденсат удаляется из системы. А громкое название «система дренажа», обозначает сеть таких трубок, подсоединенных к блоку кондиционера.

Дренаж, будет функционировать в штатном режиме, при условии герметичности всех соединений. Трубки, как правило, изготавливаются из полистирола т. к. этот материал обладает необходимыми техническими характеристиками и оптимальным сочетанием цена-качество.

Отвод конденсата. Принцип действия

В основном монтажники идут по пути наименьшего сопротивления и выводят дренажную систему на улицу. Так как этот способ является основным, его и будем рассматривать.

В принципе, здесь нет ничего сложного. Необходимо подобрать дренажную трубку-шланг и подключить её к внутреннему блоку кондиционера. В качестве соединительного элемента, используется специальный фитинг.

Важно! Запрещается удлинять шланги, вставляя, их друг в друга. В этом случае невозможно обеспечить надлежащую герметизацию соединения. При укладке дренажной магистрали не допускается создавать прямые углы и резкие повороты, это будет препятствовать движению конденсата.

Правила организации системы дренажа

Требования, предъявляемые к организации дренажной системы, схожи с нормами проводки канализационной магистрали:

• При горизонтальной укладке, уклон трубопровода должен составлять не менее 3 градусов.
• При повороте системы, следите затем, чтобы угол не превышал 45 градусов.

При стыковке дренажного шланга и канализационной системы, позаботьтесь об установки сифона и гидрозатвора. В противном случае, запах из канализации проникнет в систему кондиционирования воздуха;

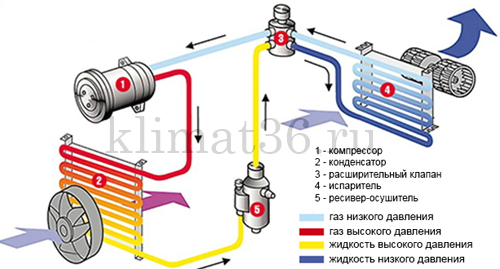

Как работает кондиционер

Система кондиционера, это совокупность всех его элементов, соединенных между собой медными трубочками (вентиляторы, это отдельный блок). По этим трубочкам движется хладагент (фреон), он способен трансформироваться из жидкости в газ и наоборот. Вентиляторы, предотвращают перегрев прибора.

В компрессор, фреон попадает в виде газа, причем его температура не превышает +10-15 градусов, а давление 5 атмосфер. При сжатии, увеличивается и давление—в 5 раз, и температура — до 90 градусов.

Разогретый газ попадает в конденсатор, где и охлаждается и преобразуется в жидкость. В результате реакции выделяется тепло. Пройдя через дроссель, жидкость смешивается с газом и испаряется, при этом температура падает, а хладагент вновь уходит в конденсатор. Образуется замкнутый цикл. Это простейшая схема работы кондиционера.
